Hälytystyökalu

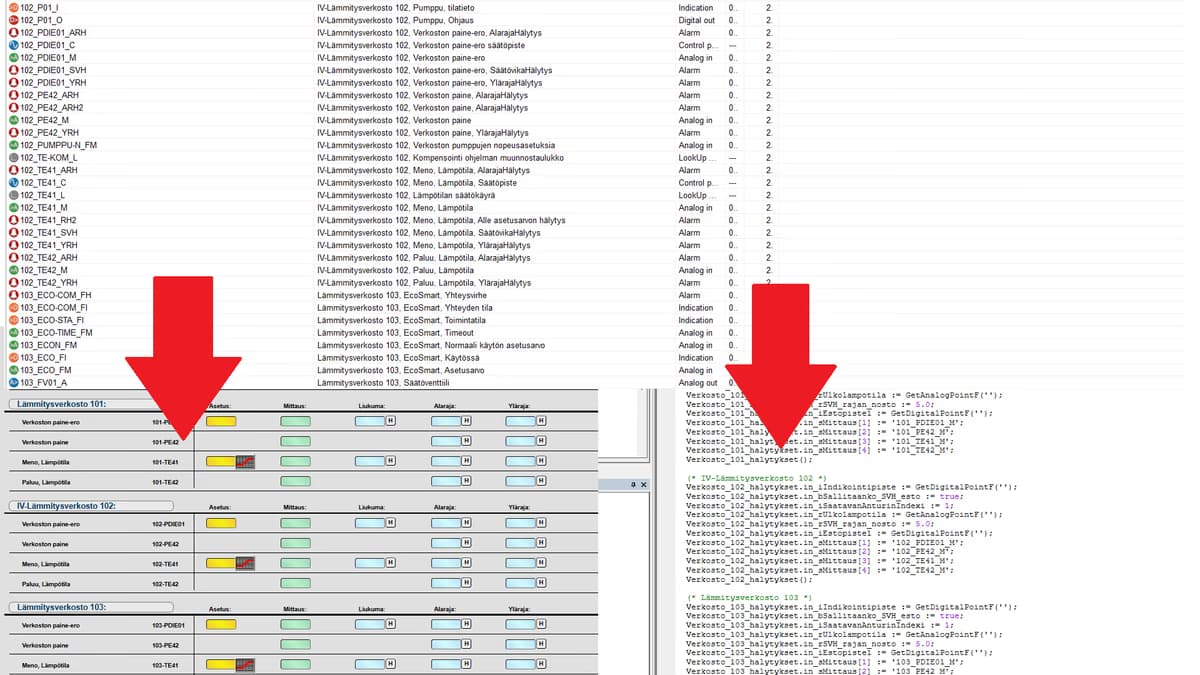

Muuntaa FX-Editorista kopioidut pisteet hälytyssivun grafiikkakuvaksi ja generoi IEC koodin samassa muodossa kuin FX-Editorin template manager.
Lähdedata
Liitä FX-Editorin Points-välilehdeltä kaikki pisteet, joille haluat generoida hälytyssivun ja IEC-koodin.
Työkalu huomioi kaikki _M tai _FM päätteiset pisteet, joille löytyy vastaava _SVH, _ARH tai _YRH päätteinen hälytyspiste.
Grafiikkakuva
Generoitu HTML
Koodi
Generoitu IEC koodi
Tarkista generoitu koodi huolellisesti ennen käyttöönottoa.
Huomiot
- Grafiikkakuvan selitetekstit otetaan suoraan pisteen tekstistä. Ryhmiteltynä selitteestä poistetaan alkuosa ennen ensimmäistä pilkkua. Ilman ryhmittelyä pistetekstiä käytetään sellaisenaan.
- Generointi perustuu _M tai _FM päätteisiin mittauspisteisiin. Jos molemmat löytyvät, käytetään _M päätteistä pistettä.
- Riville generoidaan vain mittauspisteet, joille löytyy vastaava _SVH, _ARH tai _YRH päätteinen hälytyspiste.
- Riville lisätään asetusarvo vain, jos liittyvä _C piste löytyy, ja muunnostaulukko vain, jos liittyvä _L piste löytyy.
- Säätövian liukuma generoidaan mittauspisteen limitistä vain silloin, kun liittyvä _SVH piste löytyy. Samalla riville lisätään myös _SVH hälytys.
- Alaraja generoidaan mittauspisteen valitusta limitistä vain silloin, kun liittyvä _ARH piste löytyy. Samalla riville lisätään myös _ARH hälytys.
- Yläraja generoidaan mittauspisteen valitusta limitistä vain silloin, kun liittyvä _YRH piste löytyy. Samalla riville lisätään myös _YRH hälytys.
